Mecanismo de posicionamento do moinho de vento quatro

Mecanismo de posicionamento do moinho de vento quatro

O mecanismo de posicionamento do moinho de vento quatro tem as características do desempenho posicionando, seguro inteligente, controle fácil, boa versatilidade, preço baixo, e pode adaptar-se à produção de comutação de 4 plataformas e de modelos múltiplos. É usado para o posicionamento flexível da linha de produção de solda corpo-em-branca.

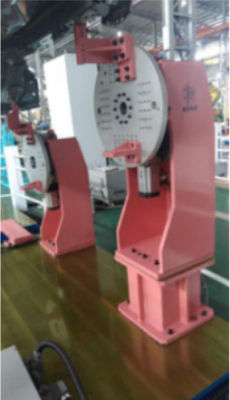

O mecanismo de posicionamento do moinho de vento quatro é um dispositivo de posicionamento flexível do moinho de vento usado na linha de produção de solda corpo-em-branca. A estrutura mecânica principal inclui uma plataforma giratória e um quadro. Um lado é equipado com uma plataforma giratória verticalmente arranjada e rotatable do moinho de vento e seu dispositivo de condução. A plataforma giratória do moinho de vento lá é furos da instalação do posicionamento múltiplo arranjou uniformemente no corpo do disco, e um mecanismo de posicionamento destacável para apertar o workpiece é instalado. Conduzido pela identificação e pelo sistema de controlo, a plataforma giratória conduz o mecanismo de posicionamento para executar o interruptor rápido da estação.

Comparado com a tecnologia existente, as vantagens do dispositivo de posicionamento flexível do moinho de vento desenvolvido por nossa empresa são como segue:

(1) desempenho inteligente e simples, seguro, fácil controlar, boa versatilidade, posicionamento flexível do corpo da linha de produção de solda que é apropriada para a multi-plataforma e o interruptor do multi-modelo;

(2) os furos de posicionamento do corpo de modelos diferentes podem ser posicionados, que resolve o problema da incapacidade encontrar devido à inconsistência do tamanho ou da posição dos furos de posicionamento quando a linha de produção de solda corpo-em-branca comuta as plataformas modelo, e reduzem extremamente o custo de modelos novos e de plataformas novas. custos de desenvolvimento;

(3) nenhuma necessidade para o controle manual, a resposta rápida, o controle preciso, e a produção inteligente;

(4) pode posicionar e apertar o corpo de modelos diferentes, o interruptor é rápido e exato, a operação é simples, e a eficiência da produção é alta;

(5) ao encontrar uma falha, a plataforma giratória do moinho de vento pode parar a transposição a tempo, evitando o enrolamento múltiplo do cabo em torno do pescoço, de impedir acidentes e de evitar perdas.

Parâmetros técnicos principais: enlace da multi-linha central; interruptor modelo de 4 plataformas; ciclo de comutação 6 segundos; carga 200kg; repetição que posiciona o ± 0.1mm da precisão; movimentação servo; freio eletromagnético.
