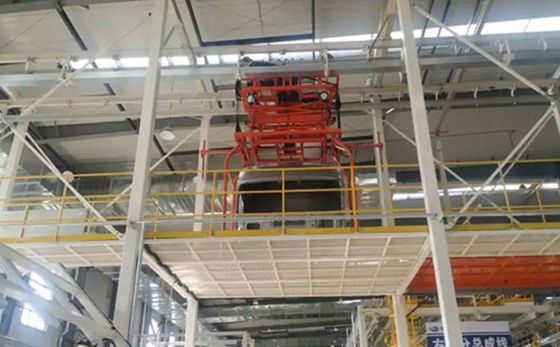

Pegare o sistema de transporte do elevador

Pegare o sistema de transporte do elevador

Escolha é usado acima para a manipulação dos workpieces, e aproveita-se geralmente do espaço no ar para realizar a produção anulando de workpieces. É usada geralmente na linha de transporte sistema de projetos do EMS, e pode igualmente formar uma linha automática do transporte por si só.

Características de sistema:

Estrutura compacta, seguro e seguro

Pegada pequena, eficiência alta do trabalho

Baixo custo e manutenção fácil

Na produção do automóvel, há as linhas de produção que precisam de mover materiais ou workpieces relativamente grandes através das regiões, e um material precisa de ser movido de uma região para outra. Porque a linha de produção do automóvel tem exigências de produção dos padrões elevados, da alta velocidade e da eficiência elevada, o RECOLHIMENTO que transporta o sistema precisa de ter uma precisão mais alta e uma velocidade, e exige uma operação e manutenção mais fácil, para reduzir o tempo de manutenção ocupado pela produção normal.

A finalidade do modelo de serviço público é superar o problema da baixa confiança de escolha na arte prévia, e fornece um RECOLHIMENTO que transporta o sistema a confiança alta da colheita.

Para realizar acima do objeto, a solução técnica do modelo de serviço público atual é:

UM RECOLHIMENTO que transporta o sistema, incluindo um trilho da corrediça e um prendedor, a parte superior do prendedor é combinado slidingly com o trilho da corrediça;

O prendedor é conectado com o trilho da corrediça através do crescimento, a parte superior do crescimento é fornecida com um motor, e o motor coopera com a transmissão do rolo na parte superior do crescimento, e uma pluralidade de sensores do prendedor é arranjada no prendedor.

Uma tabela superior da parte é arranjada no lado perto do prendedor sob o trilho da corrediça, e uma pluralidade de sensores superiores da tabela da parte é arranjada na tabela superior da parte; A parte superior é fornecida com uma pluralidade de uns mais baixos sensores da plataforma.

As extremidades da saída do sinal do sensor do prendedor, do sensor superior da tabela da parte e do sensor mais baixo da tabela da parte são conectadas toda à extremidade da entrada de sinal do controlador, e as extremidades da saída do sinal do controlador são conectadas respectivamente à extremidade do controle do prendedor e do motor.

O controlador é fornecido com uma relação homem-máquina.

O controlador inclui uma unidade de processamento integrada, uma unidade de controle do prendedor e uma unidade de controlo do motor, as extremidades da saída do sinal do sensor do prendedor, o sensor superior da parte e o sensor mais baixo da parte são conectados toda à extremidade da entrada de sinal do sensor da unidade de processamento integrada, a extremidade da saída do sinal da unidade de processamento combinada é conectada com a extremidade da entrada de sinal da unidade de controle do prendedor e da unidade de controlo do motor respectivamente, a extremidade da saída da unidade de controle do prendedor é conectada com a extremidade do controle do prendedor, e a unidade de controlo do motor a extremidade da saída é conectado com a extremidade do controle do motor.

O controlador é fornecido igualmente com uma unidade de armazenamento do sinal, e o porto do armazenamento da unidade de processamento integrada comunica-se com a extremidade da entrada da unidade de armazenamento do sinal.
