Engenharia do transporte Line/BIW do armazenamento de WBS

Linha do transporte do armazenamento de WBS

WBS que transporta o sistema pode tornar o transtorte do direito-ângulo da parte do trabalho no espaço 3D possível e a unidade básica em todos os tipos é composta o sistema de transtorte com funções diferentes, estas pode realizar a descarga grosseira, multada descarga, o depósito invertido e as outras funções para terminar a proteção e o transtorte rápido da parte do trabalho. Controlado pelo PLC, a automatização completa do transtorte pode ser conseguida. As unidades constitucionais principais incluem a cama do rolo da poder-correia, a cama de fricção do rolo, a curvatura de gerencio do rolo, a canela, o guindaste da pilha, o patim e o outro equipamento.

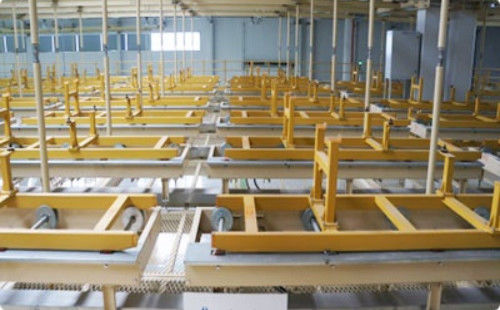

Imagem 1-2

1 o conceito da linha do armazenamento

Geralmente, no processo de produção do automóvel, entre as três oficinas da oficina de solda, a oficina de pintura e a oficina do conjunto final, uma área de amortecedor para o corpo corpo-em-branco e pintado estabelecem-se entre duas oficinas adjacentes.

Depois que a soldadura do corpo é terminada, o corpo-em-branco está transferido da linha decirculação de solda da cama do rolo à linha patim do armazenamento através do forquilha-tipo máquina de transferência e máquina de levantamento com macaco lateral durante a soldadura, e transportado à área do armazém de WBS da linha do armazenamento. Realize as funções do transtorte, do armazenamento, do armazenamento, do armazenamento, e da inversão do corpo-em-branco, e para transportá-lo então à oficina de pintura através do corredor de solda e de pintura. Após o corpo pintado é pulverizado, o patim pegara o veículo no ponto de transferência do corpo pintado e pintado, e transporta-o à área do armazém de PBS através do corredor de pintura geral, e realiza-o as funções do transtorte, do armazenamento, do armazenamento, de partida e inversão do corpo pintado no PBS, e transportado então à cadeia de fabricação final ponto da passagem. A área de armazenamento adota a cama do rolamento da fricção que transporta o método, que é usado transportando, classificando e armazenando o corpo no corpo branco e pintado.

2 tipos de linhas do armazenamento

A linha do armazenamento de uma fábrica de automóvel inclui geralmente duas áreas de armazenamento, WBS e PBS, que são usados para o armazenamento, a classificação, e o transporte dos corpos corpo-em-brancos e pintados de vários modelos, para facilitar o ajuste de desequilíbrios da produção na soldadura, na pintura, e nas oficinas do conjunto.

WBS (corpo de solda Storge) refere a área do amortecedor e de armazenamento entre a oficina de solda e a oficina de pintura na fábrica de automóvel;

PBS (armazenamento pintado do corpo) refere a área do amortecedor e de armazenamento entre a oficina de pintura e a oficina do conjunto na fábrica de automóvel.

projeto misturado da memória 3

É uma tentativa nova de misturar linhas do armazenamento em plantas de produção domésticas do automóvel. Uma linha nova doméstica do armazenamento do veículo de passageiro da energia é dividida em dois áreas de armazenamento, WBS e PBS (segundo as indicações de figura 1), e construída na plataforma do segundo andar da oficina do conjunto. Pode cumprir as exigências do transporte e do armazenamento de vários modelos.

O hardware da linha sistema do armazenamento de programação inclui principalmente servidores, PCes, e terminais da leitura do RFID (segundo as indicações de figura 2). Entre eles, o servidor é conectado à rede de anel da oficina do conjunto e ao intranet da empresa para facilitar a interação com os dados do sistema de MES, da informação do PLC e do cliente. O computador do PC é usado para a entrada de informação das partes do corpo corpo-em-brancas e pintadas, assim como o WBS, área de armazenamento de PBS que despacha e equipamento de monitoração. RFRD lê o terminal para identificar o número do patim e o código de VIN na microplaqueta do código do patim, que é usada lendo e ligando a informação do corpo do veículo.

PBS tem 5 pistas com um total de 90 entalhes do armazenamento, WBS tem 4 pistas com um total de 64 entalhes do armazenamento, incluindo pistas finas da descarga, pistas ásperas da descarga, e as pistas de armazenamento invertidas, que podem flexivelmente ser soldadas e pintado áreas em armazenamento de WBS e de PBS para o armazenamento provisório e flexivelmente entrar na área fina do arranjo através do armazém reverso para encontrar as necessidades de planeamento de produção e de distribuição da logística.
