Assoalho flexível que solda a engenharia de System/BIW

Sistema de solda do assoalho flexível

1. Introdução do processo:

A linha de soldadura sistema flexível do assoalho termina principalmente o trabalho do conjunto e da solda da parte dianteira, dos assoalhos médios e traseiros e do compartimento de motor. A linha do assoalho pode realizar o interruptor flexível de dois tipos de modelos. Usando a tecnologia de núcleo da tabela de deslizamento flexível e do sistema de interruptor rachado, a superfície coberta média e a superfície coberta traseira podem ser soldadas junto em uma linha. O ciclo da produção pode ser 60JPH, e a taxa da automatização pode alcançar mais de 90%.

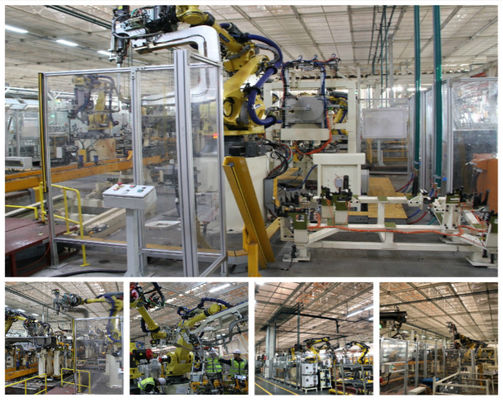

Pic1

Pic2

2. Caso do projeto:

Pic1-3

1. Acompanhando o trole através da linha de produção

O formulário típico desta linha de produção é mostrado em figura 4. Adota geralmente o mesmo trole-tipo dispositivos elétricos em quantidades diferentes, e é conduzido por uma corrente a uma estação predeterminada. Após a alimentação manual e a soldadura manual, cada corpo de carro é colocado no mesmos dispositivo elétrico e estações de trabalho diferentes. Termine o conjunto. Este formulário da linha de produção tem a baixa eficiência da produção, intensidade do trabalho da elevação, especial-linha produção das único-espécies, e a precisão e a qualidade dos produtos não são fáceis de garantir. É um formulário de uso geral da produção nos primeiros dias e é geralmente apropriado para a produção de grupo pequena.

2. Linha de produção automática para o único veículo

O formulário típico da linha de produção é mostrado em figura 5. Geralmente usa dispositivos elétricos especiais fixos e coopera com os manipuladores para a soldadura automática e o conjunto. Os materiais automaticamente são transportados e postos dentro por guindastes, e reciprocando a canela as máquinas são usadas frequentemente para o transporte do produto entre cada estação. É caracterizada pela eficiência alta da produção, pelo alto nível da automatização, e pela qualidade estável, mas é ainda uma linha de produção das único-espécies.

3. linha de produção misturada automática do Multi-modelo

O formulário desta linha de produção é basicamente o mesmo que aquele da linha de produção automática do único-modelo. A diferença principal é que a linha de produção de solda principal adota linha misturada produção do multi-modelo, geralmente 1 a 3 modelos. O dispositivo elétrico de conjunto adota o método especial da conexão de série para cada modelo. O custo de investimento deste equipamento é relativamente alto, e os dispositivos elétricos de conjunto independentes e as relações de transporte circunvizinhas de cada necessidade modelo de cumprir as exigências da capacidade de produção da linha inteira, e a flexibilidade do equipamento é pobre, e a eficiência do investimento do equipamento da automatização é baixa.

A outra maneira é usar um dispositivo elétrico giratório quatro-tomado partido, que comute automaticamente a produção correspondente de acordo com modelos diferentes, e o manipulador executa o conjunto automático. Seu formulário principal é mostrado em figura 7. Quanto para ao dispositivo elétrico do subconjunto do assoalho, é movido geralmente fora da linha de solda principal para estabelecer independentemente a linha. A linha de solda principal é geralmente um dispositivo elétrico de solda do reparo à exceção do dispositivo elétrico de conjunto, que é mais fácil de compartilhar com os modelos múltiplos.
