1. Número de projeto: ZB21008

2. Nome do projeto: Projeto da importação da automatização de Changqing Changqing T11

3. Lugar do projeto: Maquinaria Co. de Hefei Changqing, Ltd. - base de Tongxiang

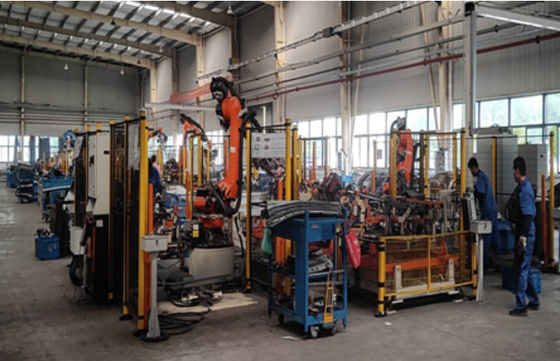

4. Introdução do projeto: Área da automatização do subconjunto do assoalho da parte dianteira EP12 e da parede lateral (5 robôs), área da automatização da parede EP12 lateral (2 robôs), área da automatização da estação de trabalho do robô EP12 (6 robôs)

Este projeto é principalmente uma linha de produção comum modelo da plataforma desenvolvido por modelos de Chery T19C&T18 dois da maquinaria de Hefei Changqing. A linha corpo é produzida principalmente pelo controle dos robôs e da automatização do PLC.

5. O estado atual do projeto: produção em massa

Pic1

Pic2

Análise no princípio da estrutura e de funcionamento do dispositivo de transmissão da linha de produção de solda do automóvel

Tomando o dispositivo de transmissão do conjunto de painel lateral do automóvel como um exemplo, seus estrutura e princípio de trabalho serão analisados em detalhe abaixo.

O dispositivo de transmissão da cadeia de fabricação do painel lateral de algum tipo do veículo adota uma quatro-estação que reciproca o dispositivo da haste, que pode realizar o movimento horizontal e vertical. A análise da estrutura e de função de cada subconjunto é como segue:

levantando o quadro

Esta estrutura é o “levantamento com macaco do quadro” conectado diretamente com o dispositivo de levantamento com macaco, que é um dos componentes importantes do dispositivo de transmissão inteiro, e pode ser levantado e abaixado livremente com o dispositivo de levantamento com macaco.

A plataforma de apoio (1) (2) (3) é conectada com a placa de conexão de modo que diversos quadros independentes formem uma linha completa, e a barra cilíndrica conduzida da engrenagem e o cilindro empurrado auxiliar no dispositivo de levantamento com macaco é combinada diretamente com cada plataforma de apoio para assegurar seu vertical além, alguns dispositivos auxiliares (para ser mencionado mais tarde) são instalados nele, e na unidade de movimentação são instalados igualmente na tabela do apoio (3);

Além do que a formação da linha inteira, a placa de conexão igualmente joga principalmente o papel de apoiar o dispositivo de rolamento de guiamento e o interruptor do curso: o dispositivo de rolamento de guiamento é distribuído na placa de conexão inteira, que joga principalmente um papel de guiamento para o skate movente; a haste de conexão joga principalmente o papel de reforçar a rigidez da placa de conexão:.

dispositivo movente horizontal

O princípio de trabalho desta parte foi mencionado acima, posto simplesmente, a cremalheira e o dispositivo do pinhão na unidade de movimentação conduz a corrediça movente para conduzir o workpiece para mover-se horizontalmente. Vale mencionando que o bloco de posicionamento instalado no skate móvel joga principalmente o papel de posicionar o workpiece, e o formulário do bloco de posicionamento para a parede lateral de modelos diferentes é igualmente diferente. Se você quer soldar a parede lateral de outros modelos, você precisa somente de substituir o bloco de posicionamento. Outras peças não precisam de ser alteradas extremamente. Comparado com o dispositivo de transmissão tradicional, este método foi desenvolvido mais para a flexibilidade.
