Linha lateral engenharia de Beiqi Zhenjiang N60 de Project/BIW

Linha lateral projeto de Beiqi Zhenjiang N60

1. Nome do projeto:

Linha lateral projeto de Beiqi Zhenjiang N60

2. Tempo do projeto:

Em maio de 2019

3. Lugar do projeto

Planta de Beiqi Zhenjiang

4. Introdução do projeto:

Modelos: Plataforma BE21 (modelos N60/N61 atuais, 2 modelos reservados) 4 modelos

Capacidade: 30JPH

Batida: 108S

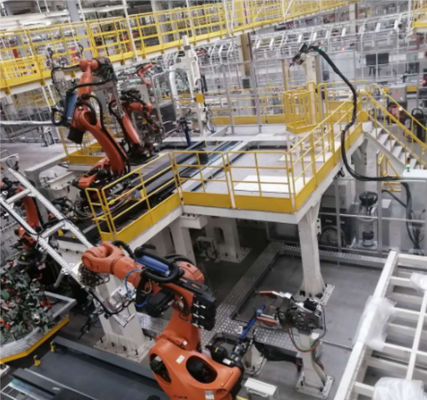

Robô: Tipo de KUKA, quantidade 25

Formulário de comutação modelo: plataforma giratória tetrahedral do lado, tabela da corrediça da sete-linha central, sistema de biblioteca transversal do interruptor da tabela da corrediça, agarrando o sistema de orientação visual, sistema de fonte material do AGV, sistema do EMS, sistema de revestimento automático da colagem do robô

4. Tecnologia de núcleo:

1. Plataforma giratória do tetraedro em torno da tecnologia da tabela de deslizamento do lado e da sete-linha central

2. Cruz-deslizando o sistema de biblioteca do interruptor da tabela, agarrando o sistema de orientação visual, sistema de fonte material do AGV

3. Um sistema do EMS, sistema de colagem automático do robô

Análise no princípio da estrutura e de funcionamento do dispositivo de transmissão da linha de produção de solda do automóvel

Tomando o dispositivo de transmissão do conjunto de painel lateral do automóvel como um exemplo, seus estrutura e princípio de trabalho serão analisados em detalhe abaixo.

O dispositivo de transmissão da cadeia de fabricação do painel lateral de algum tipo do veículo adota uma quatro-estação que reciproca o dispositivo da haste, que pode realizar o movimento horizontal e vertical. A análise da estrutura e de função de cada subconjunto é como segue:

A estrutura da placa baixa de cada estação

As placas de base de cada estação são conectadas junto através das placas de conexão para formar o dispositivo de apoio da linha de soldadura inteira do automóvel, que deve apoiar o dispositivo de transmissão inteiro e o dispositivo elétrico de solda. Além, a fim assegurar-se de que a referência do dispositivo elétrico e as partes do corpo sejam consistentes, tire a linha da escala da referência na placa baixa de acordo com a referência de projeto. O dispositivo de nivelamento na figura joga principalmente um papel em nivelar o dispositivo de transmissão inteiro.

O acima é a estrutura principal do dispositivo de transmissão, e há alguns dispositivos auxiliares além:

Amortecedor que trava o dispositivo

Um total do amortecedor 4 que trava os dispositivos é instalado na linha de solda dispositivo de transmissão, que são distribuídos respectivamente em ambas as extremidades do quadro de levantamento com macaco, para proteger e travar principalmente o movimento horizontal “da corrediça movente”. O processo específico é: quando “a corrediça movente” está a ponto de se mover para a extremidade do dispositivo de transmissão, contacta com o amortecedor para retardar a velocidade do movimento: quando “os movimentos da corrediça movente” à extremidade do dispositivo de transmissão, o interruptor do curso comandam o cilindro para apertar e fixar no movente o bloco do limite na placa da corrediça joga assim um papel de travamento. O dispositivo realiza o começo lento e as exigências de movimento lentas da parada do dispositivo de transmissão da linha de soldadura do automóvel, e assegura o funcionamento seguro e seguro do dispositivo de transmissão.

7. Dispositivo de segurança

Este dispositivo é em geral dispositivo de transmissão 3 estabelecido, e sua função principal é levantar acima “o quadro de levantamento inteiro” para facilitar a manutenção por trabalhadores.
