Linha de soldadura de cabina de alta flexibilidade para soldagem pontual MAG MIG

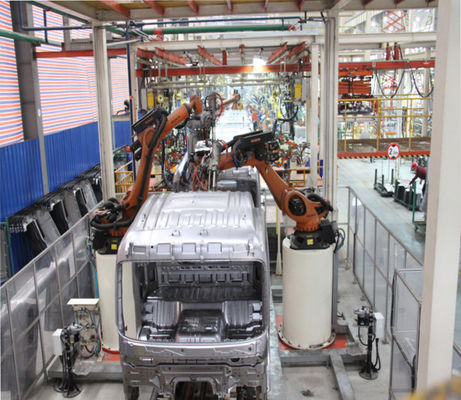

Linha de soldadura do táxi

Introdução do projeto: Linha de soldadura projeto da automatização do conjunto do táxi do caminhão pesado da renovação. Quatro modelos estão na mesma linha, 65 unidades pelo deslocamento, modelo do robô: 12 unidades de KUKA

Como um dos quatro processos principais na indústria automóvel, o processo de solda é auto-evidente. Empurra a missão importante de formar o corpo e de fornecer um quadro de apoio para o veículo. Além do que assegurar a aparência e a forma, deve igualmente assegurar-se de que todas as peças do conjunto final a precisão do ponto componente da instalação, assim que seu processo sejam distante mais complicados do que outros três processos principais. O planeamento e a disposição da linha de produção não somente para precisar de considerar dos aspectos da segurança da precisão, da eficiência da produção, das logísticas de distribuição, e do armazenamento, mas são limitados igualmente pela área da planta e pela estrutura, condições existentes tais como corredores de pintura. Não há nenhum plano perfeito da disposição, simplesmente o plano o mais apropriado da disposição presentemente.

Seleção da linha principal que transporta o método

A linha principal que transporta o método determina o tempo e a eficiência de transtorte, determina a época de trabalho eficaz da estação, e é a base para a divisão do processo e da determinação do número de estações. A linha principal que transporta métodos é atualmente de uso geral em três maneiras: reciprocando a haste que transportam, o patim da cama do rolo que transporta, e acompanhando o transtorte do dispositivo elétrico. A escolha específica de que o método precisa de ser considerado em combinação com a eficiência, o tempo de ciclo e o custo.

(1) reciprocando o transtorte da haste

Vantagens: preço baixo, transporte seguro, pegada pequena.

Desvantagens: A eficiência de transtorte é baixa. Geralmente, a época de transtorte da haste reciprocando alcança 28s (incluindo o levantamento, o transtorte, a redução, e o retraimanto de ações), e pode somente ser transportada em uma linha reta. Se há muitas estações, pode-se somente arranjar nas seções, e a precisão de transtorte é relativamente baixa. Pobre, precisa de ser usada com um dispositivo elétrico de posicionamento.

Espaço de aplicação: É usada geralmente em linhas de produção com baixas batidas e em um número relativamente pequeno de estações. Não se recomenda usar-se se há mais de 10 estações de transtorte.

(2) transtorte do patim da cama do rolo

Vantagens: o preço moderado, transporte seguro, eficiência alta do transporte (o tempo de transmissão pode alcançar sobre 16s), transporte não é limitado pela distância, pode ser girado na vontade, e na disposição flexível.

Desvantagens: O modo da rotação e a disposição da necessidade vazia do patim de ser considerado, que pegará mais espaço da disposição, o custo da cama do rolamento do poder são altos, e a precisão de transtorte é pobre, assim que precisa de ser usada com um dispositivo elétrico de posicionamento.

Espaço de aplicação: É apropriado para linhas de produção com batidas altas e um grande número estações, e é atualmente o mais amplamente utilizado na indústria automóvel.

(3) acompanhando o transtorte do dispositivo elétrico

Vantagens: a eficiência de transtorte a mais alta, a precisão de posicionamento alta, a função do mecanismo de transtorte e o dispositivo elétrico de posicionamento são integrados, nenhum dispositivo elétrico de posicionamento adicional é exigido, o tempo de levantamento é reduzido, e o tempo de transtorte pode alcançar 8s.

Desvantagens: O custo de um único dispositivo elétrico de acompanhamento de transtorte é alto, e a precisão de posicionamento da cama do rolamento do poder é ainda alta. O método da rotação e a disposição da necessidade vazia do patim de ser considerado, que pega muito espaço da disposição.

Espaço de aplicação: É apropriado para a disposição de linhas de soldadura com ritmo ultra-alto acima de 50JPH.
