1. Nome do projeto

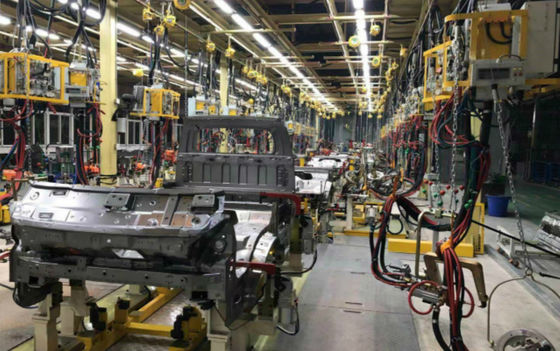

Através da linha de produção projeto da soldadura automática do automóvel D7

2. Tempo da aplicação de projeto

2018,3

3. Introdução do projeto

Modelos: 4 modelos collinear

Capacidade: 20JPH

Robô: Kawasaki

Quantidade: 8 grupos

Linha principal que transporta o método: patim da cama do rolo

Formulário superior especial: Pegare (parede dianteira/tampa superior)

4. Tecnologia de núcleo

Análise independente do SE, planeamento independente da linha inteira

Como um dos quatro processos principais na indústria automóvel, o processo de solda é auto-evidente. Empurra a missão importante de formar o corpo e de fornecer um quadro de apoio para o veículo. Além do que assegurar a aparência e a forma, deve igualmente assegurar-se de que todas as peças do conjunto final a precisão do ponto componente da instalação, assim que seu processo sejam distante mais complicados do que outros três processos principais. O planeamento e a disposição da linha de produção não somente para precisar de considerar dos aspectos da segurança da precisão, da eficiência da produção, das logísticas de distribuição, e do armazenamento, mas são limitados igualmente pela área da planta e pela estrutura, condições existentes tais como corredores de pintura. Não há nenhum plano perfeito da disposição, simplesmente o plano o mais apropriado da disposição presentemente.

Rachando o processo e a determinação do número de estações

O departamento de projeto entra na estrutura de produto, nos desenhos, e nas rotas totais do processo, define o índice do processo de solda, e racha então o processo em uma única estação. Os seguintes princípios devem ser seguidos:

(1) a soldadura de ponto é calculada geralmente de acordo com a época de operação média de cada ponto de solda de 3s;

(2) devido à baixa emissão de poeira e à baixa eficiência do trabalho da soldadura de arco, é necessário arranjá-la concentrada tão como possível evitar a dispersão;

(3) a época de funcionamento de carga, pegarar, apertar e abrir dos dispositivos elétricos podem ser ajustados de acordo com a experiência anterior;

(4) o tempo de trabalho eficaz + o prazo de entrega de uma única estação não serão maiores do que a época de trabalho da estação;

(5) a perda da estação no arranjo de transtorte precisa de ser considerada.

Método da entrega do conjunto de painel lateral

A maioria do conjunto da parede lateral pertence à superfície da aparência do nível A, que exige a qualidade de superfície alta. Consequentemente, seu método de transtorte precisa de considerar a eficiência de transtorte, se precisa o inventário, a área da disposição da linha da parede lateral e outros fatores. Pode ser dividido na parede do único-lado que transporta e há dois tipos do apoio que transportam para ambos os lados.

(1) única parede lateral que transporta

Vantagens: baixo custo, prendedor integrado e transtorte, nenhuma necessidade estabelecer separadamente o propagador e o prendedor;

Desvantagens: 1: Somente um conjunto pode ser retornado para transportar o conjunto seguinte depois que o trabalho está terminado, e a batida é baixa; 2: Não há nenhum inventário do amortecedor, quando a linha lateral é anormal, ele afetará diretamente a parada programada da linha de produção inteira, e não há nenhuma sala para proteger; 3: Depois que a parede lateral é transportada, precisa de ser usada com o dispositivo elétrico de gerencio.

Espaço de aplicação: Aplicável às linhas de solda com um ritmo relativamente baixo, e às linhas laterais deve ser arranjado em ambos os lados da linha principal, e a estação do conjunto deve ser usada com o dispositivo elétrico da aleta.

(2) transtorte de apoio em ambos os lados

Vantagens: eficiência de transtorte alta, formulação flexível do inventário do amortecedor, e não limitado transportando a distância, seleção flexível de dispositivos elétricos da estação do conjunto.

Desvantagens: Precisa de ser usado com prendedores automáticos ou os robôs de agarramento, e o custo é alto.

Espaço de aplicação: apropriado para linhas de produção do alto-tato, quando a área da oficina é grande e a linha lateral é longe da linha principal.
