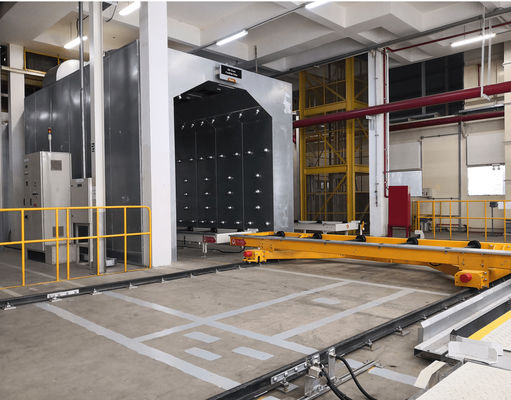

Forno/oficina de pintura automotivo

Há forno do aferidor, forno da primeira demão e forno superior do revestimento baseado na exigência de produção.

1. Descrição de projeto

1-1. Túnel do forno

O túnel do forno é uma autossuficiente construção e consiste nos painéis grossos da isolação de 150 milímetros.

Os painéis da isolação são fabricados como a chapa metálica.

Os quadros de painel consistem em placas de chapa metálica com os entalhes arranjados na justaposição, a fim impedir perdas de calor por escapes. O material de lãs de rocha do alto densidade é usado para a isolação. (80kg/m3)

A fim proteger a poeira entrante durante o período da não-produção, os obturadores serão fornecidos em todos os fornos.

1-2. Canal interno

Tipo da convecção: Os canais de fonte são ficados situados ao longo dos lados do túnel.

Equipado com os entalhes do ar no aquecimento e nas zonas guardar.

Canal do retorno: Um canal de ar do retorno é arranjado abaixo do teto do forno.

Canal de exaustão: Um canal de exaustão é ficado situado no meio do túnel. O canal de exaustão conecta ao exaustor.

1-3. Voltando a calcular unidades de ar

As unidades de calor são tipo incorporado e terminam com o fã da recirculação do ar quente, filtros de ar, portas de acesso e assim por diante.

As peles internas de unidades do calefator são galvanização grossa de 1.6mm ou folha inoxidável grossa de 1.5mm que incluem canais de conexão e selo soldado completamente para arejar firmemente. A isolação térmica é lã de rocha de utilização grossa de 150mm e as tampas externos são folha galvanizada grossa de 0.6mm.

As portas de acesso são feitas da folha galvanizada que tem a isolação térmica grossa de 150mm usando o mesmo material que no alojamento, e os parafusos de alavanca de utilização apertados do ar ou os parafusos de olho e gaxeta resistente ao calor.

• Os filtros da circulação (filtro da unidade feito da rede de arame de aço inoxidável) para zonas do convectional são empregados para a filtragem.

Os fãs da recirculação do ar quente são obstruem dentro o tipo fãs. Os fãs da recirculação da zona da radiação têm a construção 350℃, e os fãs da zona do convectional têm a construção 250℃.

A unidade do encanamento de gás e o equipamento de segurança são fornecidos com os queimadores.

1-4. Túnel refrigerando

Os túneis refrigerando são instalados após os fornos, e os túneis refrigerando consistem em túneis, unidades do suprimento de ar, exaustão do ar, canalização.

Os túneis são fabricados da folha galvanizada grossa de 1,2 milímetros e todas as emendas do painel são ar calafetado firmemente.

As unidades do suprimento de ar consistem abrigar, filtros, fãs do suprimento de ar. _

A exaustão do ar do túnel refrigerando consiste nos exaustores é do tipo da multi-lâmina

A canalização que inclui a capa da entrada de ar é fabricada da folha galvanizada com reforço apropriado e o trabalho do canal fora das capas da entrada da construção e de ar é água firmemente

O ar fresco é sugado dentro por um fã de cima do telhado” e fundido através dos bocais no escudo do corpo. Os bocais serão cabidos em ambos os lados da parede interior.

O fã do ar fresco, o filtro de ar fresco, o fã do ar de exaustão será acomodado em uma unidade comum

Um exaustor extrairá o ar e descarregá-lo-á na atmosfera.

3. vantagem

1. Qualidade da reunião do projeto e exigência e padrão de segurança

2. A velocidade de aumentação da temperatura e o valor da temperatura máxima podem cumprir a exigência do cliente flexivelmente.

3. Desempenho perfeito da isolação, perda menos térmica

4. Economia de energia

5. Bom sistema da circulação do quente-ar para assegurar a regularidade de cozimento.
