Ar que segura a unidade/oficina de pintura automotivo

1. Descrição de projeto

1-1. Unidades do suprimento de ar

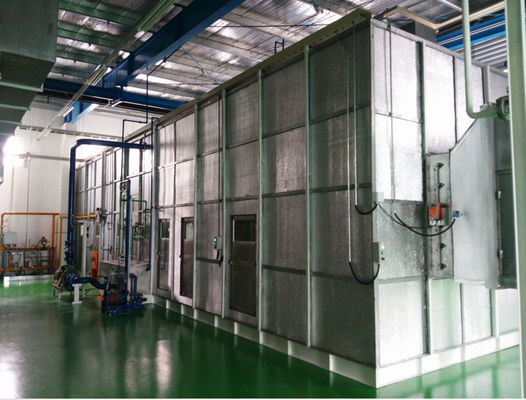

A unidade do suprimento de ar consiste em um alojamento galvanizado da chapa de aço, que acomode filtros de 2 camadas, arruela do ar, condensador, permutador de calor e o fã da fonte.

O ar fresco é tirado através das grelhas, filtrado através do rolo ou dos filtros de saco, regado na seção da arruela, aquecido pelo permutador de calor, e distribuído então à área especificada.

1-2. Sistema de ventilação

A área & as cabines de trabalho são ventiladas através das unidades separadas do suprimento de ar.

1-3. Filtro

Os filtros da placa ou de saco (nível 2) com armação de aço serão aplicados.

1-4. Arruela do ar

A arruela do ar tem a eficiência da saturação de aproximadamente 85% ou mais e construída para ter não transferir da água pulverizada.

A arruela do ar compreende:

o tanque, o eliminador de 6 curvaturas, os encabeçamentos do pulverizador, as tubulações do suporte com bocais, a bomba com motor, e o inversor, água que recircula a linha, compõem a linha da alimentação da água, a válvula de flutuador, válvulas manuais, passagem da manutenção (superior e mais baixa), etc.

O tanque é feito de 304L de aço inoxidável 3.0t soldou toda à prova d'água e fornece com os filtros de aço inoxidável da rede de arame, a batida necessária para a conexão de encanamento, a tampa de tanque, etc.

Os eliminadores da água são feitos do PVC, e as passagens da manutenção são feitas de 304 de aço inoxidável.

A água que recircula a linha, compõe a linha da alimentação da água, linha de drenagem e a linha de excesso é instalada junto com as válvulas, os filtros, a válvula de flutuador, a válvula de solenoide da água, os calibres de pressão, etc. manuais.

As tubulações e as válvulas galvanizadas com os materiais ordinários (não de aço inoxidável) são fornecidas para o encanamento externo.

As tubulações da arruela e as tubulações do suporte são feitas de aço inoxidável.

Os bocais de pulverizador são feitos da resina poli do carbonato.

A humidade relativa do ar da fonte é controlada diretamente pelo controle do inversor das bombas da arruela.

1-6. Fãs do suprimento de ar

Os fãs do suprimento de ar são tipo centrífugo que tem as lâminas da superfície de sustentação, apropriadas na construção para o serviço industrial pretendido.

A superfície interna e exterior do fã é revestida com a pintura da cola Epoxy após a explosão disparada

Curvas de desempenho e DB previsto dos níveis de ruído (A) todos os fãs são submetidos ao padrão chinês

1-7. Linhas de serviço público e de drenagem

As linhas de serviço público, as linhas de abastecimento de água industriais e as linhas de abastecimento do ar comprimido usam as tubulações de aço de galv.anized.

As válvulas, os reguladores de pressão, os filtros, os filtros, os calibres de pressão, etc. manuais serão fornecidos junto com estas linhas e os materiais ordinários (não de aço inoxidável) são usados.

As linhas de drenagem de cada unidade do suprimento de ar são instaladas e introduzidas às trincheiras próximo.

As linhas de drenagem são construídas das tubulações de aço suaves com conexão fIanged.
