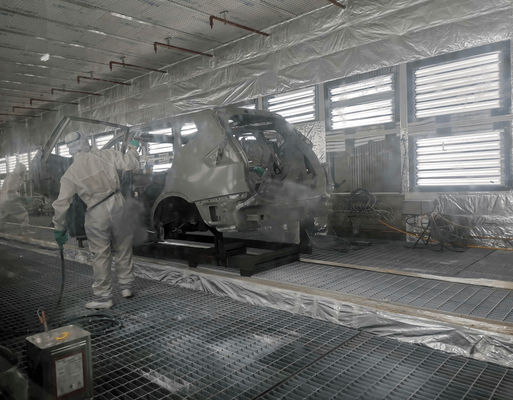

Cabine de pulverizador/oficina de pintura automotivo

1. Condição de processo

As seguintes cabines são incluídas:

1) Cabine da primeira demão 2) Cabine superior do revestimento

2. Especificação do projeto

2-1. Cerco da cabine

A cabine consiste nas paredes laterais que são feitas dos painéis galvanizados da chapa de aço. quais são reforçados com o aço estrutural moldado. Os apoios verticais integrados ou separados carregam a carga do teto do filtro e do forro.

Os painéis de parede são fornecidos com as placas de vidro da segurança. Especial é tomado para manter o interior da cabine liso e mesmo para a limpeza fácil.


As portas com fecho da porta automáticos serão instaladas em ambos os lados ao longo das paredes laterais.

O teto do filtro consiste nas seções substituíveis do filtro que são apoiadas por um quadro de aço inoxidável do metal; o teto é hermético parafusado sobre a largura e o comprimento totais.

O material do rolo do filtro de ar de Viledon que mede sobre a largura completa da cabine será instalado.

Acima da distribuição de ar do forro um o canal fez da chapa de aço galvanizada é instalado. Este canal de fonte é conectado por meio dos sacos de filtro com o forro.


2-2. Zona do flash-fora

O projeto desta zona é feito da chapa metálica como especificado.

Windows nas paredes laterais é fornecido para os dispositivos elétricos de iluminação instalados na parte externa da zona.

As portas de acesso com fecho da porta automático são fornecidas no lado

2-3. Pinte o sistema do purificador e de exaustão

O purificador da pintura é instalado sobre o comprimento completo das zonas do pulverizador, com exclusão da preparação e da zona do selo de ar.

É construído da chapa de aço como especificado. A água da recirculação é conduzida ao purificador da pintura através de inundar folhas, é recolhida em um canal concreto da água, e descarregado finalmente no tanque da coagulação fez do poço concreto.

2-4. Sistema da coagulação e da circulação

O tanque da coagulação é posicionado sob o rés do chão.

Um dispositivo de levantamento é fornecido para levantar acima a lama da pintura da associação da lama.
