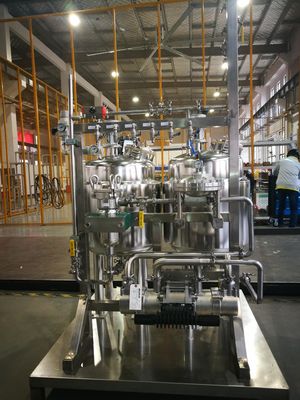

Sistema da circulação da pintura/oficina de pintura automotivo

Configuração do sistema de fonte centralizado da pintura

SN

Nome

Especiação

Qty

Origem

Nota

Sistema de fonte de I. Pintura

3 ajustados para a primeira demão, 12 ajustados para o sobretudo, 1 ajustado para o revestimento claro. Em grupos do total 16. Está abaixo a configuração para uma ajustada. (assunto à exigência de cliente para a cor)

High-Flo3: 1 bomba de pistão

Ajuste

Pintura do transporte à cabine de pulverizador, com caudal de 53L/min/32cpm (reciprocar) e de pressão da saída máxima 300 libras por polegada quadrada, que podem inteiramente cumprir as exigências do uso.

Cremalheira do apoio da bomba de pistão

Para apoiar e fixar a bomba

Mangueira da entrada para a bomba de pistão

PC

3/4", conectam a entrada de ar do módulo de alimentação à tubulação de aço do ar comprimido.

Bola valv139 do ar

e

Entrada para a bomba de pistão do 3:1. Ar sobre e fora.

Componentes triplicar-se do ar

Usado para a bomba de pistão do 3:1. Tratamento da fonte de ar.

dispositivo de proteção da Nenhum-carga

Usado para a bomba de pistão do 3:1. Quando não há nenhum material, protegerá a bomba de pistão.

Componentes da conexão de ar

Para a conexão do encanamento do ar.

Mangueira de ar

PC

Conecte a entrada de bomba da fonte da pintura à tubulação de ar.

Mangueira da entrada da pintura da bomba de pistão

PC

1" conecta a entrada da pintura da bomba ao depósito de abastecimento da pintura, apoiada pela malha de aço.

Torre estabilizada SUS

Usado para reduzir a pulsação da pintura e para estabilizar a pressão

Filtro de saco

Usado para a tomada da pintura da bomba do 3:1, filtro de malha 60-150, grande fluxo. Equipado com dianteiro e traseiro para exercê-lo pressão sobre calibres da exposição (as válvulas de bola em ambos os lados do filtro, podem ser fechados para a manutenção e substituição, etc.), e pode ser julgado se precisa de limpar de acordo com a diferença da pressão. 120-150 tela de filtro para a pintura metálica, tela da malha de filtro da malha 50-75 para o revestimento da primeira demão; resistência de pressão 300psi

Válvula da liberação da pintura

Usado quando manutenção da necessidade do filtro, reparo, tipo de duas partes, resistência de pressão 300psi

Medidor da pressão da pintura

Coopere com o filtro

Válvula de bola inteiramente coberta do SUS

Usado conjuntamente com o filtro e o calibre de pressão, o tipo de duas partes, suporta a pressão 300 libras por polegada quadrada

Mangueira da tomada da bomba de pistão

PC

Para a bomba do 3:1, suporte a pressão 500Psi, conectam a tomada da pintura da bomba ao encanamento da circulação da pintura

Válvula de pressão traseira

Suporte a pressão 300 libras por polegada quadrada, 1", e o fluxo máximo rate18L/amplitude da pressão traseira mínima 15-200 libras por polegada quadrada (0.3-14 barras) é instalado na extremidade do encanamento do retorno da circulação da tubulação principal da pintura para assegurar a pressão da pintura no encanamento da circulação.

Mangueira do retorno da bomba de pistão

PC

3/8", suportam a pressão 300Psi, conectam a linha de retorno da circulação da pintura à cubeta da pintura.

Válvula de bola inteiramente coberta do SUS

Usado para a bomba do 3:1, 1" resistência de pressão 500Psi. É usado para eliminar a extremidade do encanamento da circulação da pintura e durante a válvula de manutenção da reserva da pressão.

Outros acessórios

Ajuste

Conectando para pintar os encanamentos, SUS
