Pré-tratamento/oficina de pintura automotivo

1. Introdução do processo

A fim assegurar a qualidade de pintura, é necessário preparar o workpiece antes da pintura, remover a sujeira, o óleo, a graxa, a oxidação etc.

2. Fase do processo (no caso normal)

3. Descrição de projeto

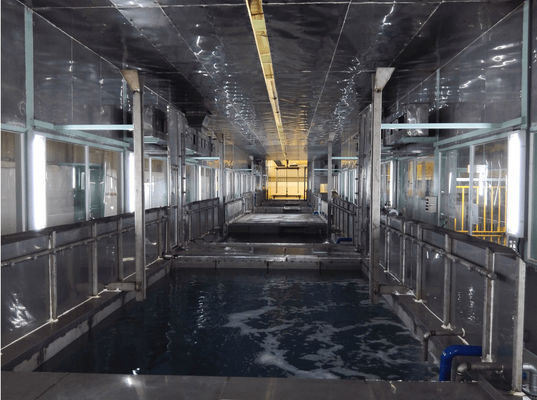

3-1 túnel do tratamento

O túnel é criado da construção de aço do perfil que apoiam o sistema de transporte aéreo e qual é então tampas com as chapas de aço normais.

• As plataformas do dreno são soldadas entre os tanques. As plataformas inclinam-se para os tanques seguintes.

O interior do túnel é cabido com as passagens apropriadas para a operação da manutenção.

3-2 mergulho mim pulverizador

Os tanques são fabricados da placa de aço do SUS como especificado e reforçados com o aço do perfil.

Os tanques do mergulho são fornecidos com inteiramente o mergulho o corpo de carro e onde caloroso são necessários, combinado com os circuitos de aquecimento.

Os tanques são equipados com as conexões da água para a suficiência-acima inicial e a drenagem.

Os tanques são fornecidos com uma parte inferior inclinado para a drenagem.

.

Os tanques calorosos são fornecidos com a isolação de 50mm.

3-3 sistema de pulverizador

As bombas centrífugas horizontais serão usadas para todas as zonas.

Uma válvula de bola é instalada na entrada e em uma válvula de borboleta na tomada da bomba.

Um calibre de pressão de diafragma é fornecido em cada bomba no lado da descarga. Na tomada com pressão grande flutua, o calibre de pressão úmido será instalado.

O pulverizador operar-se-á quando um corpo de carro está aumentando da superfície da solução quando é necessário.

Os bocais de pulverizador do sistema de pulverizador têm 2 o tipo, bocal de pulverizador & bocal de pulverizador da névoa, é instalado de acordo com a exigência do processo.

As tubulações da recirculação para a seção de aquecimento serão isoladas com o rockwool da espessura de 50mm.

3-4 tratamento de águas residuais

Na tomada de cada bomba de circulação, há uma válvula de descarga do desperdício, conectando à tubulação de descarga especial do desperdício da oficina de pintura, o líquido do desperdício descarregar-se-á à estação do tratamento de águas residuais para um tratamento mais adicional.

Os poços do dreno do tratamento de águas residuais são conectados ao poço da coleção das águas residuais.

3-6 controle nivelado da solução

Os controles nivelados automáticos são instalados em todos os tanques, salvo disposição em contrário.

4. Vantagem

1. Reunião do projeto industrial e standard internacional

2. Fluxo de processo razoável, que puder cumprir a exigência do tempo de aderência quando uso menos área.

3. Investimento econômico

4. Estabilidade alta na vida e no desempenho

5. Automatização alta

6. A favor do meio ambiente e de poupança de energia

7. Melhor qualidade do filme
